První nastavení zařízení - EaSun

První zapnutí vyžaduje WiFi a nezapojujte LAN kabel do síťové karty.

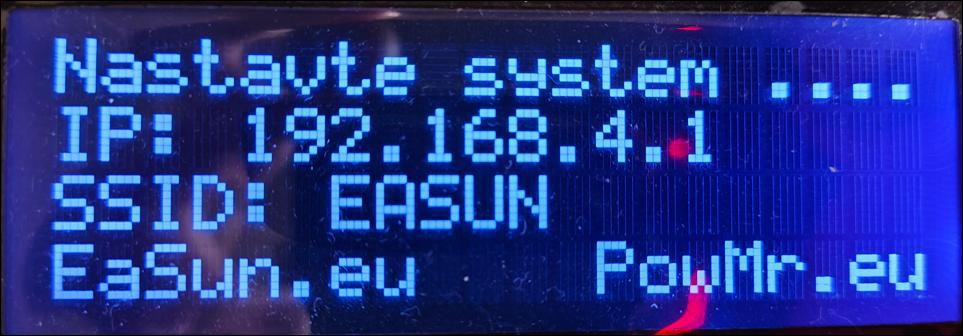

Po prvním spuštění zařízení EaSun se po základní kontrole WiFi spojení objeví na LCD displeji hláška

Připojte se na systémovou WiFi podle .....
IP adresa: 192.168.4.1
Název WiFi SSID: EASUN





POZOR - pokud není programově přidělen ID API klíč, je potřeba jej zadat u prvního nastavení, jinak bude aplikace omezena na funkcích.



Ověřování ID API klíče  se provádí přes internet, proto je nutné aby aplikace měla přístup na internet.

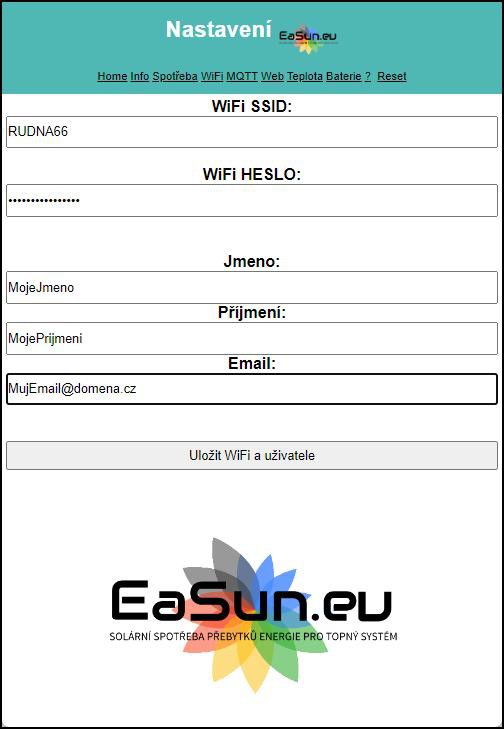

Pomocí mobilu nebo tabletu do prohlížeče zadáte IP adresu zobrazenou na LCD - 192.168.4.1
a nastavíte si vlastní WiFi síť kam se má zařízení EaSun připojit.
Tedy je důležité nastavení - SSID WiFi název a HESLO pro Vaší WiFi síť.

Doplňte údaje osoby, jmeno, příjmení a platný a funkční email!



Po potvrzení nastavení bude zařízení EaSun restartováno a zadané údaje jsou uloženy do paměti.
Pokud vložíte údaje špatně a WiFi se nepřipojí, zobrazí se obrazovka pro nastavení WiFi znovu.
Bez správně WiFi nelze dokončit nastavení zařízení EaSun.

Pokud se zařízení EaSun připojí na Vaší WiFi síť, zobrazí se na LCD toto hlášení a pokračujete podle pokynů na LCD.

Uvedené hodnoty jsou na naší WiFi síti ......

Nastavení WiFi lze později samozřejmě změnit.



POZOR:

• Pokud nastavení WiFi na zařízení EaSun nebude správné a WiFi se nepřipojí do Vaší sítě, tak se po několika testech WiFi zobrazí znovu základní nastavení WiFi.

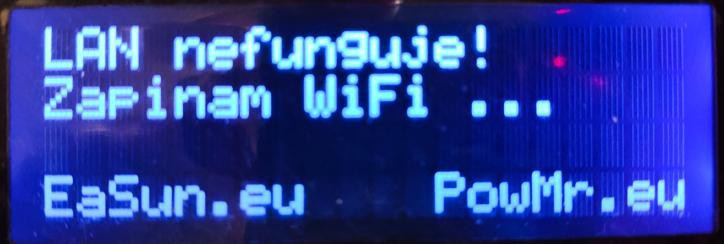

• Na LAN kabelu se WiFi nepoužívá a nelze provést základní nastavení zařízení EaSun.

• WiFi slouží hlavně pro nastavení zařízení EaSun, ale je i možný provoz přes WiFi

• Samozřejmě lze využívat sítě LAN po kabelu, které má přednostní využití, ale až po dokončení celého nastavení přes WiFi.



POZOR:

• WiFi síť nemí být omezena např izolací klientů atd.
• Přidělená IP adresa musí být na síti vidět, např. ping atd...

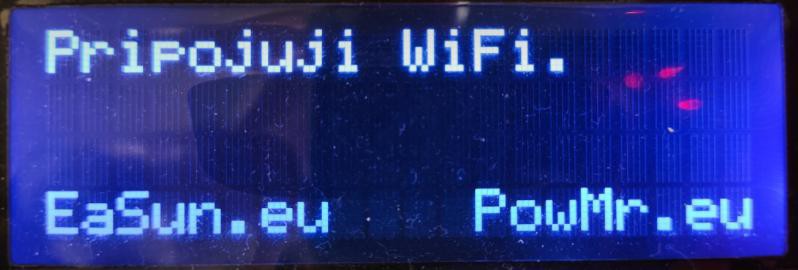

Po restartu bude zařízení EaSun hledat nastavenou WiFi v dosahu a pokud se přihlásí, pomocí DHCP dostane IP adresu z vašeho routeru a ta se zobrazí na LCD displeji.

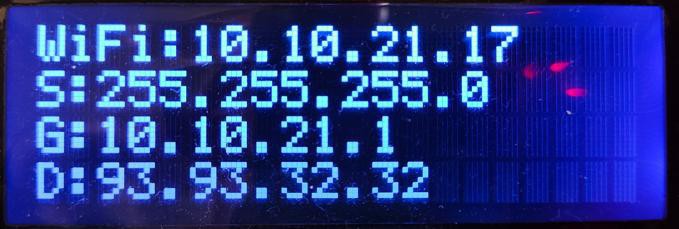

Ukázka v naší síti - přidělené nastavení IP adresy pomocí DHCP



Nastavení zařízení EaSun a připojení do Vaší WiFi sítě a připojení tedy proběhlo v pořádku.

Nastavení a rozsah Vaší IP adres je podle nastavení Vašeho routeru, ukázku na LCD berte jako informativní údaje

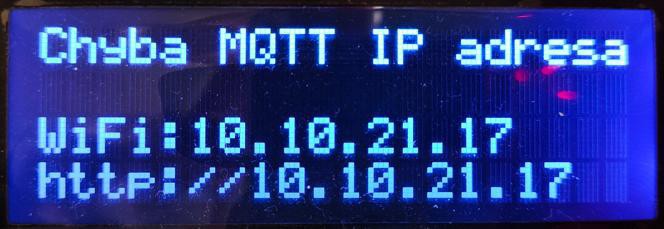

MQTT - nastavení IP adresy a odkazů pro sledování parametru solární výroby



Uvedená IP adresa je pro další nastavení pomocí WiFi přes web stránky prohlížeče např. Chrome, Firefox a další.
IP adresu získáte z vašeho routeru pomocí DHCP ...
IP adresu zadejte znovu do tabletu nebo mobilu a můžete dokončit základní nastavení MQTT Brokeru, tedy podle Solar assistant

Nastavení a rozsah Vaší IP adres je podle nastavení Vašeho routeru, ukázku na LCD berte jako informativní údaje

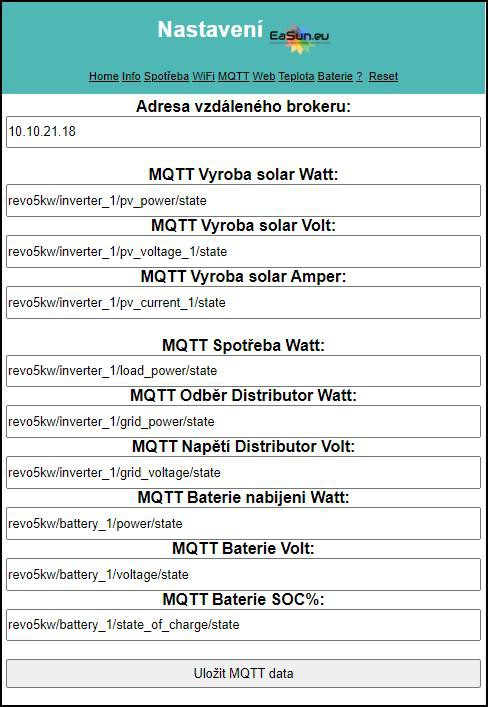

Toto je základní formulář pro nastavení MQTT

• IP adresa na Solar assistant - zařízení EaSun se připojuje na uvednou IP adresu Solar assistant   *povinný údaj
• MQTT lze samozřejmě i vypnout a nepoužívat, výpočty se neprovádí, lze spotřebu nastavit i ručně v % u distributora
• MQTT Vyroba solar Watt - solární výroba, využívá se pro výpočty spotřeby pro topná tělesa   *povinný údaj
• MQTT Vyroba solar Volt a Amper - solární výroba pouze informativní údaje
• MQTT Spotřeba Watt - celková spotřeba celé domácnosti   *povinný údaj
• MQTT Odběr distributor Watt - celkový odběr od distributora   *povinný údaj
• MQTT Napětí distributor Volt - napětí od distributora   *povinný údaj
• MQTT Baterie nabijeni Watt - nabíjení baterie W  ** povinný údaj
• MQTT Baterie Volt - napětí na baterii  **povinný údaj
• MQTT Baterie SOC v % - průběh dobití baterie  **povinný údaj

 ** připravujeme i kontrolu pro nabíjení před spotřebou na topných tělesech



Otestované nastavení MQTT ze Solar Assistant

• revo5kw - název podle nastavení v Solar Assistant
• ------------/inverter_1/pv_power/state - MQTT Vyroba solar Watt
• ------------/inverter_1/load_power/state - MQTT Spotřeba Watt
• ------------/inverter_1/grid_power/state - MQTT Odběr ČEZ Watt
• ------------/inverter_1/grid_voltage/state - MQTT Napětí ČEZ Volt
• ------------/battery_1/power/state - MQTT Baterie nabijeni Watt
• ------------/battery_1/voltage/state - MQTT Baterie Volt
• ------------/battery_1/state_of_charge/state - MQTT Baterie SOC%:

Pokud tyto údaje nejsou zadány, zobrazují se chyby na LCD displeji.
Po každém vložení se zařízení EaSun restartuje

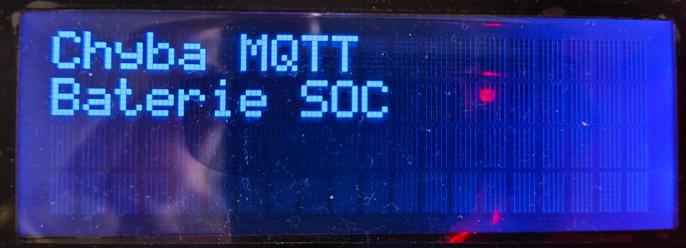

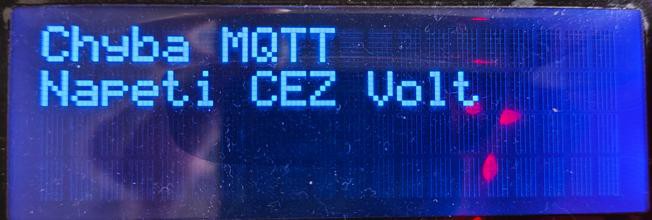

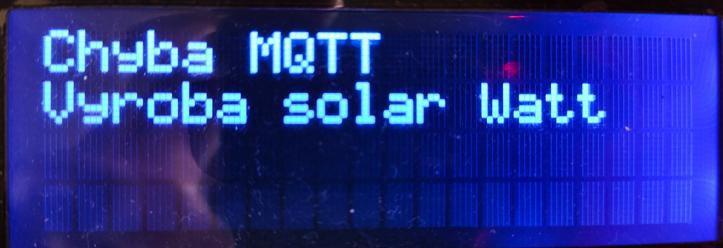

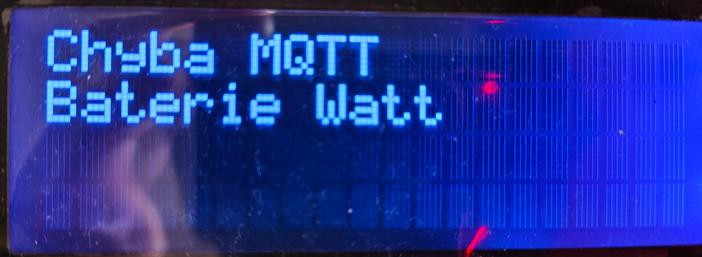

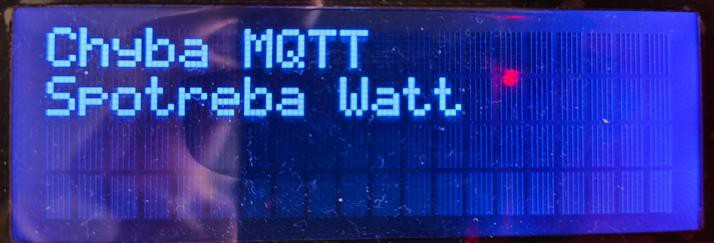

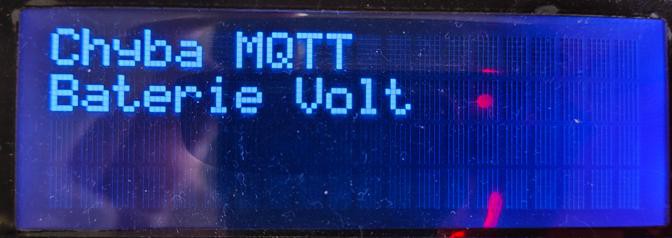

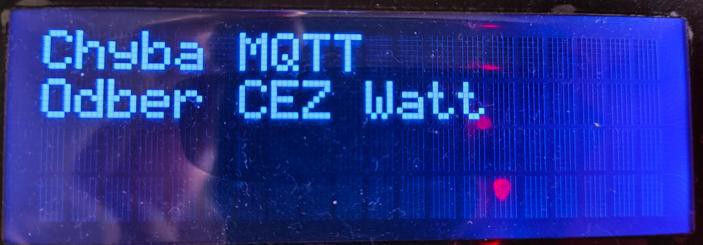

Ukázky chyb při vkládání MQTT

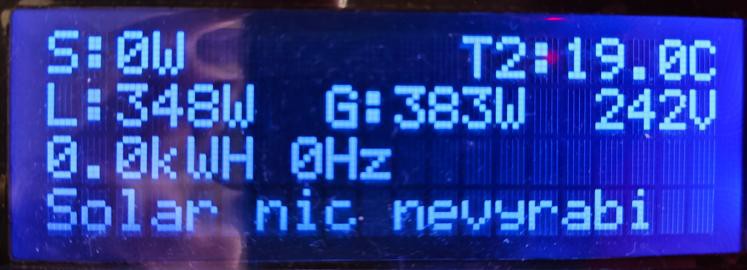

Pokud zadáte vše v pořádku, zobrazí se po restartu hodnoty z MQTT

Parametry z programu Solar assistant - popis přímo u výrobce

V nastavení Solar assistant - konfigurace

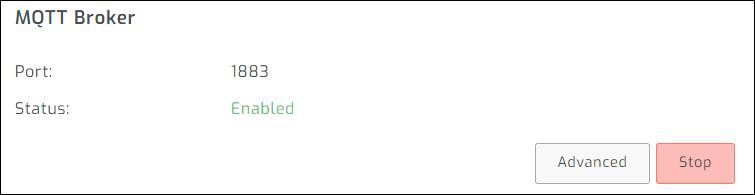

Položka MQTT Broker

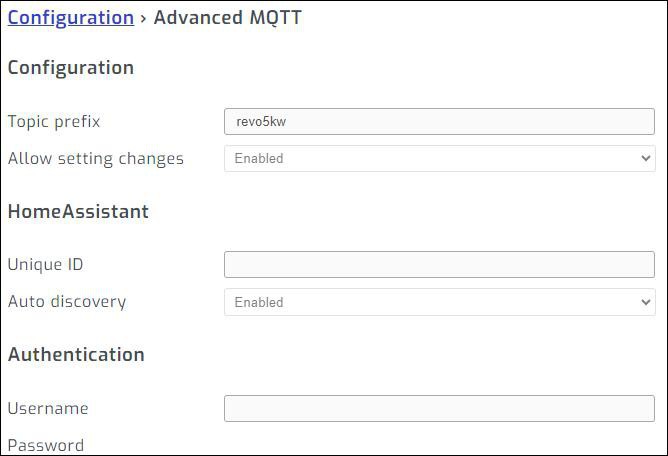

Základní parametr pro nastavení je - Topic prefix, ten si nastavujete sami a použíje se pro vložení do údajů ve formuláři pro nastavení MQTT.
Toto je nastavení, které funguje a lze jej použít kdekoliv, pro sledování údajů vzdáleně přes síť.

Testy pro MQTT - MQTT Eplorer

Nastavení teplotních čidel pro sledování teploty vody a zapínání topných těles

Teplota/SSR xx
Zadejte vlastní názvy pro teploty, pokud nebudou uvedeny použije se základní název: TEPLOTAx

Lze použít 1 až 3 čidla pro měření teploty vody. Podle těchto nastavení se zapínají stykače ovládaná pomocí relé.

• Teploměr 1: min a max - určuje spínání a provoz topného tělesa podle nastavení min a max teploty, můžete zadat vlastní názvy pro teploměry
  • MIN - pokud je teplota nižší, topné těleso bude zapnuto
  • MAX - pokud je teplota vyšší, topné těleso se vypne, pokud nude nastavena, MAX = 0 pak nebude tento teploměr ani SSR relé využíváno
  • Rozsah teplot - určuje provoz topného tělesa
  • Pokud je teplota vyšší než MAX, použíje se automaticky Teploměr 2 a ovládá se topné těleso podle nastavených hodnot jako u Teploměr 1
• Teploměr 2: min a max - stejné jako Teploměr 1, s tím že pokud je překročena hodnota MAX, využívá se Teploměr 3
• Teploměr 3: min a max - pokud je překročena hodnota MAX, jsou relé a stýkače vypnuty do doby kdy je MIN hodnota teplotních čidel nižší

• Distributor Max.odběr - pokud je nastaveno > 0 určuje kolik je max spotřeba v % na topném tělese, třeba odzkoušet podle vlastních potřeb
• Výpočet spotřeby Min a Max Watt - v jakém rozsahu je výpočet pozastaven a je udržována spotřeba energie v tomto rozsahu
• Solar Min , Max , Min Watt
  • % - Min spotřeba ze solární výroby v procentech, pokud je Min = 0, nepoužívá se
  • % - Max spotřeba ze solární výroby v procentech, pokud je Max = 0, nepoužívá se
  • Min Watt - nastavení Min. solární výroby pro zapínání SSRxx relé (0 - 5000), pokud je solární výroba pod nastavenou hodnotou topení se nepoužívá



Rozdíly mezi spotřebou ze solární výroby a distributorem je

• solární spotřeba je omezena pouze na MAX hodnoty kdy je spotřeba vypnuta a přepnuta na další Teploměr pokud existuje
• spotřeba od distributora je pouze pokud je aktuální teplota
  • nižší než MIN - zapínáme spotřebu do dosažení MAX hodnoty
  • pokud dojde k přepnutí ze solární výroby na distributora a teplota je mezi MIN a MAX tak je zapnuta spotřeba až po dosažení MIN hodnoty
  • autmatický se využívá vše Teploměrů 1 až 3 pokud jsou zapojeny

Nastavení SOC % pro baterii

SOC % - určuje MIN hodnotu pro nabití baterie
Pokud je SOC baterie nižší než nastavená zde, pak se topná tělesa vypnou a nepoužívají se
SOC baterie vyšší, topná tělesa se začnou znovu používat
SOC baterie = 0 nepoužívá se

Max Watt - určuje MAX odběr z baterie
Pokud Max baterie je nižší, topná tělesa se začnou znovu používat
Max baterie = 0 nepoužívá se





Barva - nastavte si podkladovou barvu pro vrchní html webmenu



OLED a LED - rozdělení zobrazování
Společně - zobrazuji se informace a společná data z měření MQTT
Samostatně - OLED zobrazuje informace jen z teploměrů a zapnutí SSR relé



B: nabíjení Watt - napětí baterie Volt - SOC % baterie aktuální
Batt Min SOC - je hodnota kterou si nastavujete



Odesílání dat na externí server

Zadejte API key: - API klič pro ověřování

URL adresa1: - http server kam posíláte data

Čas: - opakování po XX sekundách (doporučujeme tak 5 - 20s), pouze pro URL 1 a URL TSSR

Zadejte URL 2: - url adresa serveru, posílají se pouze data z energií, výroba a spotřeba

URL TSSR: - url adresa hlavního/primárního EaSun, kde je priorita zapnutí SSR podle nastavených teplot.
Pokud je URL TSSR: http://IpAdresa adresa uvedena a je tam zapnuto jakékoliv SSR relé na uvedené URL TSSR,
pak se toto zařízení nebude používat až do doby vypnutí všech SSR relé na uvedené URL TSSR
URL TSSR - Teplota a SSR xxx

!UPOZORNĚNÍ! - pokud neexistuje web pro ukládání dat, pak nedoplňujte, zpomaluje to zpracování aplikace

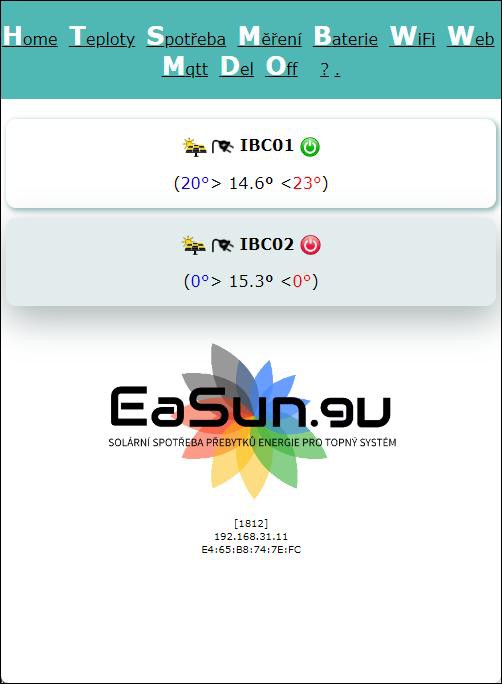

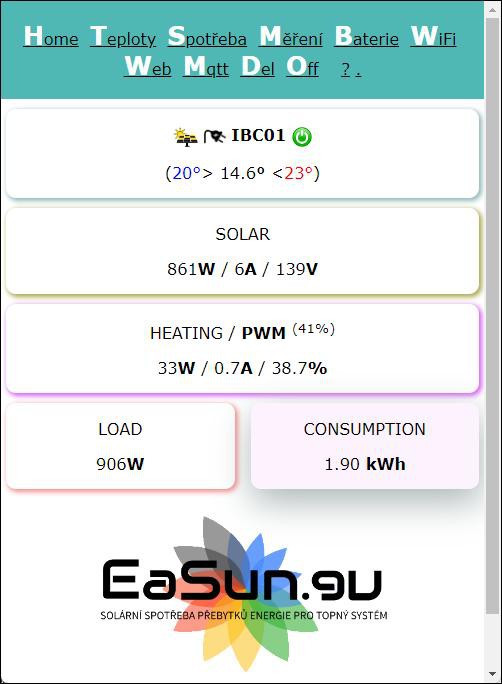

Sledování spotřeby přes WiFi

Lze sledovat jak spotřebu tak i stavy teplotních čidel



Zobrazují se jen ty čidla na teplotu pokud jsou zapojena do zařízení EaSun.
Zobrazuje se stav MIN - Aktuální - MAX teploty
Čidla se dají zakoupit od dély 1m , 2m a 3m.

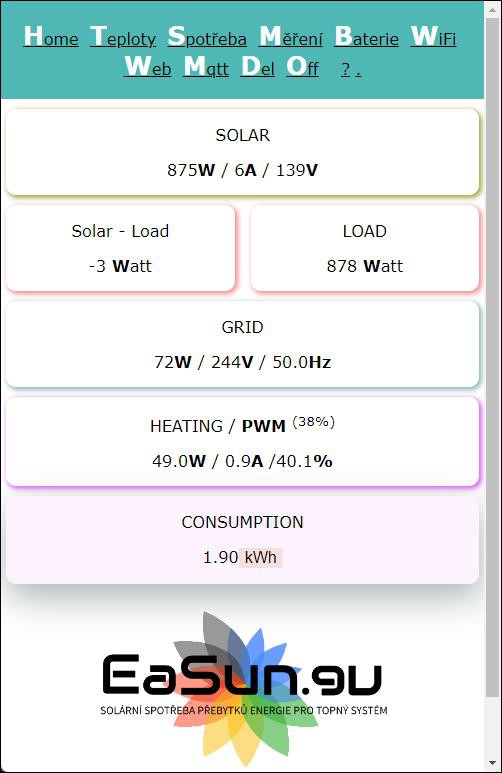

Ukázka sledování spotřeby
