Zapojeni pinu ESP32

Právě se nacházíte: Home / vyvoj /

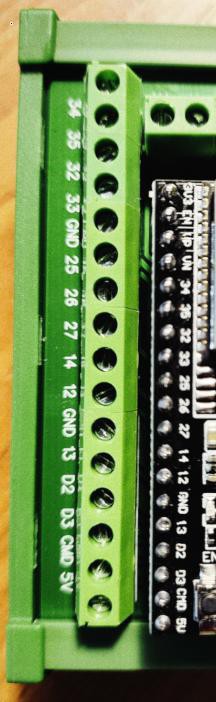

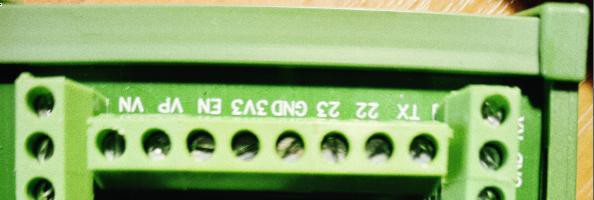

Rozmístění pinů na DIN pro ESP32 - EaSun



LCD LiquidCrystal_I2C 4 x řádky, 20 znaků

• 21 - LCD SCI
• 22 - LCD SCL
• LCD 5V
• LCD GND



Displej OLED 0,96", 128x64 znaků, IIC/I2C, 4piny, bílý/modrý - použití i pro MQTT broker - klient

• 21 - LCD SDA
• 22 - LCD SCL
• LCD 5V
• LCD GND



WS5500 LAN- zrušeno

• 23 - MOSI
• 19 - MISO
• 18 - SCLK
• 5 - SCS
• 5V
• GND
• RST - nic



PWM - ovládání SSR relé 20 - 40A

• GND
• VCC - 12V
• OUT - SSR Relé
  • GNG
  • VOUT
• ESP32
  • GND
  • 32 - PWM



Nizko napěťové SSR Relé HIGH ovládání stykačů

• 5V
• GND
• 15 - SSR1
•   2 - SSR2
•   0 - SSR3
•   4 - SSR4



Teploměry - zapojují se paralerně + nově teploměr a vlhkoměr

• 5V
• GND
• 13 - temppin

• 14 - DHT11 data



PZEM004

• 5V
• GND
• 16 - RX
• 17 - TX



Tlačítka 5x

• 12
• 14
• 25
• 26
• 27



!!! POZOR !!!

Napájení musí být zapojeno i do 5V i GND na ESP32 jinak teploměry nefungují správně
Minimální výkon pro zdroj 12V:  >60W a radší více !





Zapojení pin pro Liheň

Displej OLED 0,96", 128x64 znaků

• 21 - LCD SDA
• 22 - LCD SCL
• LCD 5V
• LCD GND



WS5500 LAN - zrušeno

• 23 - MOSI
• 19 - MISO
• 18 - SCLK
• 5 - SCS
• 5V
• GND
• RST - nic



Nizko napěťové SSR Relé HIGH ovládání stykačů

• 5V
• GND
• 04 - SSR1 high
• 00 - SSR2 high



Teploměry - zapojují se paralerně + nově teploměr a vlhkoměr

• 14 - DHT22 data
• 27 - DHT22 data





Zapojení pin pro  DoLíheň

• DHT22 sensor
  • GPIO14
  • GPIO27
  • 5V + GND

• OLED PIN
  • SCL - 22
  • SDA - 21

• SSR RELE - HIGHT
  • SSR1 - 4 - topeni1
  • SSR2 - 0 - topeni2
  • SSR3 - 2 - svetla1
  • SSR4 - 15- ventilator
  • 5V + GND

• TOPENI1
  • DHT22 - 14
  • 5V + GND

• TOPENI2
  • DHT22 - 27
  • 5V + GND
